آلترناتور برای کامیون، کشاورزی و ساخت و ساز: مشخصات کامل

نقش آلترناتور در بین دسته‌های وسایل نقلیه و تجهیزات

هر پلت فرم موتور احتراق داخلی - از یک خودروی سواری گرفته تا یک کمباین 400 اسب بخاری تا یک بیل مکانیکی - برای فعال نگه داشتن سیستم الکتریکی خود به دینام وابسته است. دینام انرژی مکانیکی گرفته شده از میل لنگ موتور را به جریان متناوب تبدیل می کند که یکسو کننده داخلی بلافاصله آن را به جریان مستقیم تبدیل می کند تا باتری را شارژ کند و تمام بارهای الکتریکی فعال را در حین کار موتور تامین کند.

معماری هسته - روتور، استاتور، یکسو کننده و تنظیم کننده ولتاژ - در تمام این پلت فرم ها سازگار است. آنچه تغییر می کند این است پاکت مشخصات : آمپر خروجی، تحمل چرخه وظیفه، مقاومت در برابر ارتعاش، آب بندی محیطی و الزامات مدیریت حرارتی، همگی به طور چشمگیری از دینام استاندارد خودرو تا واحدی که برای کار مداوم بر روی یک ماشین ساختمانی یا دروگر کشاورزی طراحی شده است، مقیاس می شوند.

درک این تفاوت ها برای تصمیم گیری های خرید، تعمیر و نگهداری ناوگان و منابع ضروری است. انتخاب واحدی که فقط با تناسب فیزیکی مطابقت داشته باشد - به جای مشخصات کامل برنامه - مطمئن ترین راه برای شکست زودرس و خرابی قابل اجتناب است.

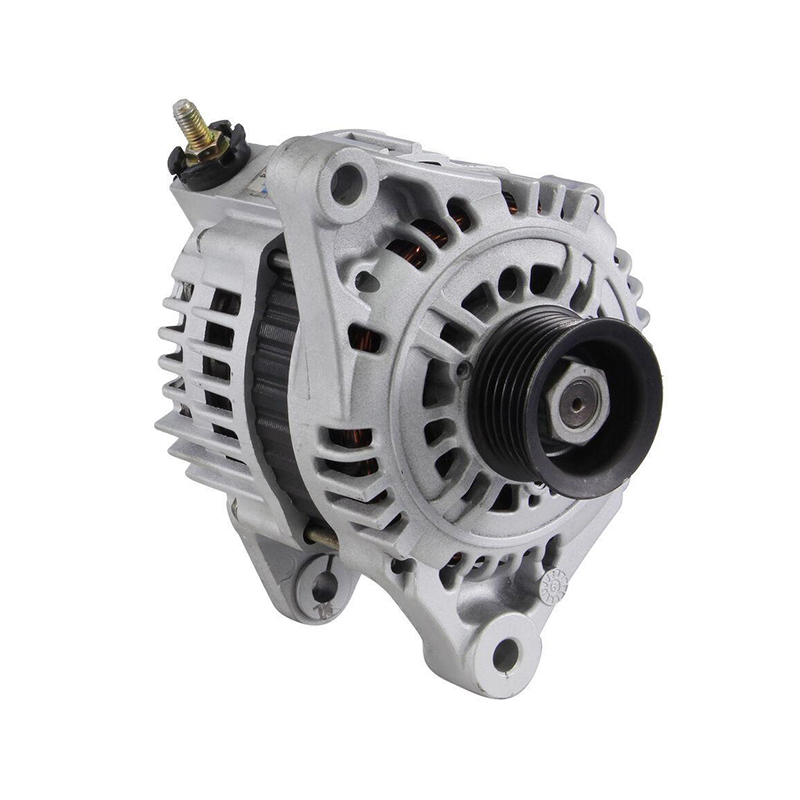

آلترناتورهای خودرو: استاندارد پایه

دینام های خودرو نصب شده بر روی خودروهای سواری، کامیون های سبک و خودروهای شاسی بلند، پرمصرف ترین دسته دینام های تولید شده را در سطح جهان نشان می دهند. خروجی رتبه‌بندی شده معمولاً بین این دو قرار می‌گیرد 80 و 160 آمپر و فلسفه طراحی، فشردگی، وزن و کارایی هزینه را بر عملکرد پایدار با بار بالا که در کاربردهای تجاری مورد نیاز است، اولویت می‌دهد.

در استفاده معمولی از وسایل نقلیه سواری، دینام خودرو در بیشتر عمر خود با 25 تا 50 درصد خروجی نامی خود کار می کند. اوج تقاضا در زمان شروع سرد با کنترل آب و هوا، صندلی‌های گرمکن، و روشنایی نور بالا به طور همزمان رخ می‌دهد - اما این رویدادهای پر بار کوتاه هستند. این پروفیل وظیفه متناوب به دینام‌های خودرو اجازه می‌دهد از سیم‌پیچ‌های گیج سبک‌تر و ترتیبات خنک‌کننده ساده‌تر استفاده کنند که در زمینه‌های تجاری کار مداوم ناکافی است.

دینام های خودروهای مدرن به طور فزاینده ای از تنظیم هوشمند ولتاژ استفاده می کنند - ارتباط با ECU موتور برای کاهش بار دینام در هنگام شتاب گیری و افزایش شارژ در هنگام کاهش سرعت و ترمز. این بهینه سازی راندمان، مصرف سوخت را تا حدودی بهبود می بخشد 1-3٪ در چرخه های رانندگی در دنیای واقعی، یک رقم معنادار در مقیاس برای اپراتورهای ناوگانی که وسایل نقلیه تجاری سبک را اجرا می کنند.

حالت‌های خرابی رایج در دینام‌های خودرو از یک سلسله مراتب قابل پیش‌بینی پیروی می‌کنند: سایش یاتاقان ابتدا به‌عنوان ناله وابسته به RPM، به دنبال تخریب برس و حلقه لغزشی که باعث از دست دادن متناوب خروجی می‌شود، و در نهایت خرابی پک دیود که موج AC را وارد سیستم DC خودرو می‌کند - که در صورت عدم آسیب به حافظه الکترونیکی ECU و آسیب‌دیدگی می‌تواند باعث تخریب حافظه الکترونیکی ECU شود.

دینام کامیون های سنگین: خروجی پیوسته در مقیاس

کامیون‌های تجاری کلاس 6 تا کلاس 8 - نیمه تراکتورها، کامیون‌های کمپرسی حرفه‌ای، تانکرها، وسایل نقلیه زباله و دستگاه‌های آتش نشانی - سیستم‌های الکتریکی را اجرا می‌کنند که هیچ شباهتی معنی‌داری با نیاز خودروهای سواری ندارند. یک تراکتور مسافت طولانی با بارگیری کامل ممکن است به طور همزمان اتصالات تریلر یخچالی، اینورترهای کابین تامین کننده 1000 وات لوازم خانگی، سیستم های ثبت الکترونیکی، چندین منطقه HVAC و آرایه های روشنایی کامل بیرونی را تامین کند. بارهای کل به طور معمول بیشتر از آن است 200-250 آمپر در عملکرد مداوم .

دینام های کامیون های سنگین این مشکل را از طریق ظرفیت خروجی به روز رسانی قابل ملاحظه ای برطرف می کنند - معمولاً 160 تا 320 آمپر برای کاربردهای تجاری استاندارد، با واحدهای تخصصی برای وسایل نقلیه اضطراری و تجهیزات پشتیبانی زمینی فرودگاه تا 400 آمپر یا بیشتر. فراتر از خروجی خام، سه ویژگی کیفیت را در این دسته تعریف می کند:

• عملکرد خروجی سرد: آمپری که در دور دور در دقیقه قبل از اشباع حرارتی تحویل داده می‌شود، اغلب برای کامیون‌هایی که زمان قابل توجهی را در سرعت‌های پایین موتور سپری می‌کنند - در اسکله‌های بارگیری، در ترافیک، یا در توقف‌های استراحت اجباری، از نظر عملیاتی بسیار مهم است. واحدی با خروجی نامی قوی اما خروجی سرد ضعیف ممکن است در شرایط عملیاتی واقعی نتواند شارژ را حفظ کند. دینام کامیون ممتاز تحویل می دهد 90-200 آمپر در حالت بیکار بسته به اندازه قاب
• امتیاز چرخه کاری 100٪: دینام های استاندارد خودرو برای عملکرد مداوم نزدیک به خروجی نامی طراحی نشده اند. دینام‌های کامیون برای کاربردهای حرفه‌ای و مسافت‌های طولانی باید دارای رتبه‌بندی چرخه کار مداوم ۱۰۰٪ تأیید شده باشند، با مدیریت حرارتی - از طریق محفظه‌های قاب بزرگ‌تر، جریان هوای داخلی بهبود یافته یا مفاد خنک‌کننده خارجی - برای حفظ خروجی بدون کاهش کاهش.
• سازگاری استاندارد نصب: کامیون‌های تجاری آمریکای شمالی عمدتاً از پیکربندی‌های SAE-pad-mount یا J-180 استفاده می‌کنند. تأیید سازگاری براکت و الگوی نصب قبل از تهیه، از مشکلات نصب گران قیمت جلوگیری می‌کند، به‌ویژه در پلتفرم‌های قدیمی‌تر که ممکن است چندین نسل دینام در محدوده یک سال مدل استفاده شده باشد.

برنامه های تعمیر و نگهداری ناوگان به طور مداوم نشان می دهد که تعیین دینام کامیون دارای امتیاز است 20 تا 30 درصد بالاتر از اوج بار الکتریکی محاسبه شده - به جای تطبیق دقیق خروجی نامی با پیک تقاضا - با کاهش تنش حرارتی پایدار بر روی سیم‌پیچ‌ها و مجموعه‌های یکسو کننده، فواصل خدمات را به طور قابل توجهی افزایش می‌دهد.

آلترناتورهای تجهیزات کشاورزی: شدت فصلی و مقاومت در برابر آلودگی

ماشین آلات کشاورزی مدرن دارای سطحی از پیچیدگی الکترونیکی هستند که یک نسل پیش غیرقابل تشخیص بود. تراکتورهای اسب بخاری مدل فعلی و ترکیبی از فرمان خودکار GPS، کنترل‌کننده‌های کاربردی با نرخ متغیر، سیستم‌های نقشه‌برداری بازده، سکوهای تله‌ماتیک، و روشنایی کار گسترده - همه به طور همزمان در طول عملیات میدانی اوج کار می‌کنند. بارهای الکتریکی روی یک کمباین بزرگ در طول برش فعال می تواند بیشتر شود 200 آمپر ، در طول شیفت های برداشت که ممکن است 16 تا 18 ساعت در روز ادامه داشته باشد، ادامه می یابد.

دینام های کشاورزی باید دو چالش زیست محیطی را که عمدتاً در کاربردهای کامیون در جاده وجود ندارد، برطرف کنند:

آلودگی هوا

دروگرهای کمباین و چرخ دستی های غلات در ابرهای متراکم از گرد و غبار محصول، کاه و مواد گیاهی در طول برداشت کار می کنند. طرح‌های دینام قاب باز که بر خنک‌کننده هوای جریانی متکی هستند - استاندارد در خودروها و بسیاری از کاربردهای کامیون - این ماده را مستقیماً در سیم‌پیچ‌های استاتور و محفظه‌های یاتاقان وارد می‌کنند و خرابی را به طور چشمگیری تسریع می‌کنند. دینام‌های کشاورزی از طرح‌های خنک‌کننده مهر و موم شده یا در حال چرخش داخلی استفاده می‌کنند که عملکرد حرارتی را بدون کشیدن هوای خارجی آلوده به اجزای داخلی حفظ می‌کنند.

محدوده دمایی شدید

عملیات فصل کاشت در اوایل بهار می‌تواند تجهیزات را در معرض دمای محیط بسیار کمتر از انجماد قرار دهد، در حالی که برداشت اواخر تابستان در مناطق عمده تولید غلات به طور منظم به دمای 35 تا 40 درجه سانتی‌گراد در محل نصب دینام می‌رسد - در محفظه‌های موتور محصور هنوز بالاتر است. آلترناتورهای کشاورزی مشخص شده برای کار در سراسر -40 درجه سانتی گراد تا 85 درجه سانتی گراد محیط محدوده تنظیم ولتاژ ثابت را حفظ می کند و از تخریب عایق در سراسر این دهانه جلوگیری می کند.

سومین عامل منحصر به فرد برای کاربردهای کشاورزی، فشرده سازی ساعات کار به پنجره های فصلی کوتاه است. یک کمباین ممکن است ساعت کاری معادل یک سال کامل را در 4 تا 6 هفته برداشت جمع کند. این امر باعث می‌شود که بازرسی دینام قبل از فصل و جایگزینی فعال واحدهای حاشیه‌ای نسبت به کاربردهایی که سایش به تدریج در طول دوازده ماه انباشته می‌شود، یک اقدام تعمیر و نگهداری با ارزش بالاتر باشد - خرابی دینام در اواسط برداشت در یک مکان دور از مزرعه هزینه‌های اقتصادی قابل توجهی فراتر از خود قطعه دارد.

آلترناتورهای ماشین آلات ساختمانی: مقاومت در برابر لرزش به عنوان مشخصات اولیه

دینام تجهیزات ساختمانی - بیل مکانیکی، لودر چرخ، موتور گریدر، بولدوزر، متراکم کننده و جرثقیل خزنده - تحت شدیدترین استرس مکانیکی در هر دسته دینام کار می کنند. تقاضای خروجی خام معمولاً بر اساس استانداردهای کامیون های سنگین متوسط است 90 تا 200 آمپر برای تجهیزات ساخت و ساز میان رده، اما محیط مکانیکی منحصر به فرد مخرب است.

ارتعاش مداوم با دامنه بالا، که از طریق قاب دستگاه از ضربه های سطل، بارهای فشرده، سفر در زمین ناهموار و عملکرد ابزار ضربه ای منتقل می شود، عامل اصلی شکست است. مجموعه های داخلی دینام استاندارد - طراحی شده برای محیط ارتعاش نسبتاً خفیف یک وسیله نقلیه جاده ای - از طریق مکانیسم های مختلفی در این محیط خرابی تسریع شده را نشان می دهند:

• شکستگی اتصالات لحیم کاری در مجموعه های پل یکسو کننده، که باعث از دست دادن متناوب یا کامل خروجی می شود.
• شل شدن نگهدارنده های برس و سایش حلقه لغزنده که با حرکت روتور جانبی تسریع می شود
• خرابی خستگی یاتاقان در فواصل بسیار کمتر از عمر بلبرینگ در تاسیسات استاندارد
• عایق سیم پیچ استاتور ترک خورده ناشی از ارتعاش رزونانس در محدوده فرکانس خاص

دینام های درجه ساختمانی این حالت های خرابی را از طریق ساختار داخلی تقویت شده برطرف می کنند: سیم پیچ های استاتور گیج سنگین تر با کلاس عایق ارتقا یافته، پل های یکسو کننده گلدانی یا محصور شده با اپوکسی که آسیب پذیری اتصالات لحیم کاری را از بین می برد، مجموعه های یاتاقان بزرگ با درجه بندی بار دینامیکی بالاتر، و نصب چند نقطه ای با نصب antibratorvi. درجه بندی حفاظت از نفوذ IP44 یا IP54 در دینام های ساختمانی ساخته شده استاندارد است و در برابر پاشش آب، گل و لای و گرد و غبار ریز سیلیس رایج در سایت های خاکبرداری مقاومت می کند.

هنگام تهیه منبع دینام جایگزین برای تجهیزات ساختمانی، مشخصات دوام مکانیکی معیار ارزیابی اولیه است - آمپر خروجی نیست. یک واحد پس از فروش که از نظر فیزیکی مناسب است و الزامات خروجی را برآورده می کند، اما از ساختار داخلی در سطح خودرو استفاده می کند، به طور قابل توجهی زودتر از یک جایگزین در کلاس ساخت و ساز مشخص شده، شکست خواهد خورد.

بررسی اجمالی مشخصات مقایسه ای

معیارهای انتخاب جهانی: چه چیزی را قبل از خرید تأیید کنید

صرف نظر از دسته بندی برنامه، یک فرآیند دقیق انتخاب دینام باید قبل از نهایی کردن خرید، موارد زیر را تأیید کند:

1. محاسبه بار الکتریکی کل: همه بارهای همزمان - روشنایی، لوازم الکترونیکی، HVAC، سیستم های کمکی، و هرگونه اضافه برنامه ریزی شده را جمع آوری کنید، سپس یک حاشیه 25 تا 30 درصد اضافه کنید تا حداقل الزامات خروجی نامی را ایجاد کنید.
2. تایید ولتاژ سیستم: قبل از سفارش، سازگاری 12 ولت یا 24 ولت را بررسی کنید. عدم تطابق ولتاژ دینام را از بین می برد و خطر آسیب رساندن به الکترونیک متصل بلافاصله پس از نصب را در پی خواهد داشت.
3. جهت چرخش و نسبت قرقره: جهت چرخش نادرست خروجی صفر تولید می کند. عدم تطابق اندازه قرقره باعث کم شارژ شدن مزمن به دلیل سرعت ناکافی روتور یا خرابی زودرس یاتاقان و سیم پیچ در اثر سرعت زیاد می شود.
4. تطبیق مشخصات محیطی: برای کاربردهای کشاورزی و ساختمانی، تأیید کنید که رتبه حفاظت از ورود IP، محدوده دمای عملیاتی و مقاومت در برابر آلودگی با محیط نصب واقعی مطابقت دارد - نه فقط با الزامات خروجی.
5. سازگاری نصب و اتصال: الگوهای پیچ براکت، اندازه قاب و پایه‌های اتصال دسته سیم‌کشی باید قبل از سفارش در برابر نصب اصلی تأیید شوند، به‌ویژه برای تجهیزات قدیمی‌تر که ممکن است چندین نسل دینام در طول یک دوره تولید استفاده شده باشد.
6. گارانتی و گواهی تست خروجی: تامین کنندگان معتبر واحدهای تمام شده را با مشخصات خروجی رتبه بندی شده در محدوده عملیاتی کامل آزمایش می کنند و پوشش گارانتی مستند ارائه می کنند. این یک تمایز معنی‌دار کیفیت در بخش‌های پس‌بازار و تولید مجدد است، جایی که اختلاف عملکرد بین تامین‌کنندگان می‌تواند قابل توجه باشد.

استفاده مداوم از این چک لیست - به جای تکیه صرفاً بر ارجاع متقابل شماره قطعه - خرابی زودرس دینام را در تمام دسته های کاربردی کاهش می دهد و به ویژه در زمینه های کشاورزی و ساخت و ساز که هزینه خرابی برنامه ریزی نشده به طور قابل توجهی از هزینه خود دینام بیشتر است، بسیار ارزشمند است.
